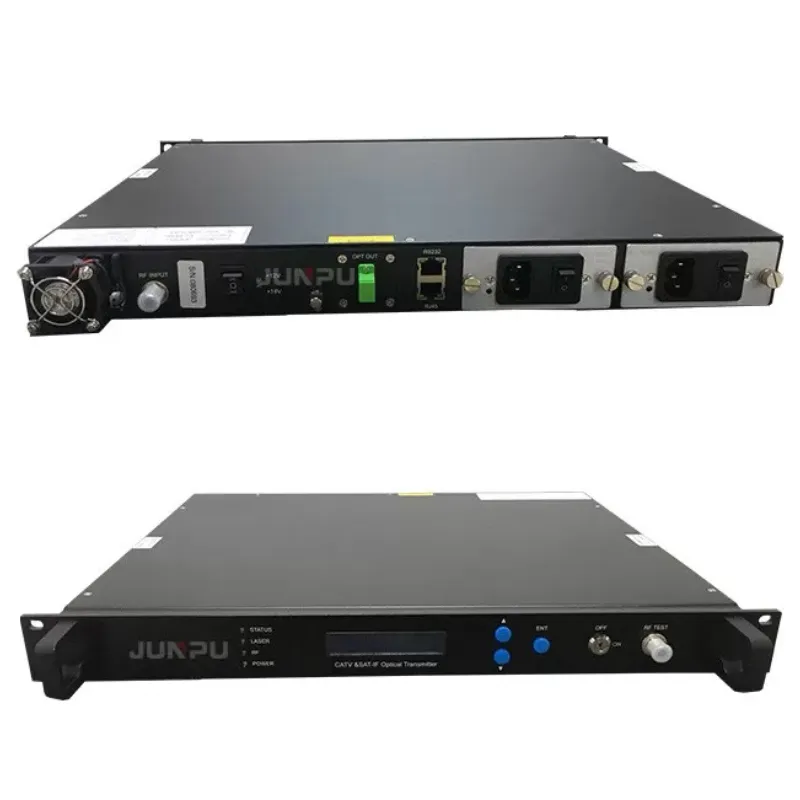

1550nm intern modulation Optisk sender
Oversigt
Den interne RF -kørselforstærker og kontrol af denne maskine kan sikre den bedste C/N. Det perfekte og stabile kredsløb med optisk effekt og styringskredsløb for termoelektrisk kølingsindretning af lasermodul sikrer brugeren den bedste kvalitet og stabile arbejde i lang tid.
Den interne mikro-processor-software har mange funktioner såsom laserovervågning, nummervisning, problemalarm og online styring. Når laserens arbejdsparameter er ude af det faste interval, vil der være et glins af rødt lys til alarm.
RS-232 standardstik gør det er muligt at administrere online og overvåge et andet sted.

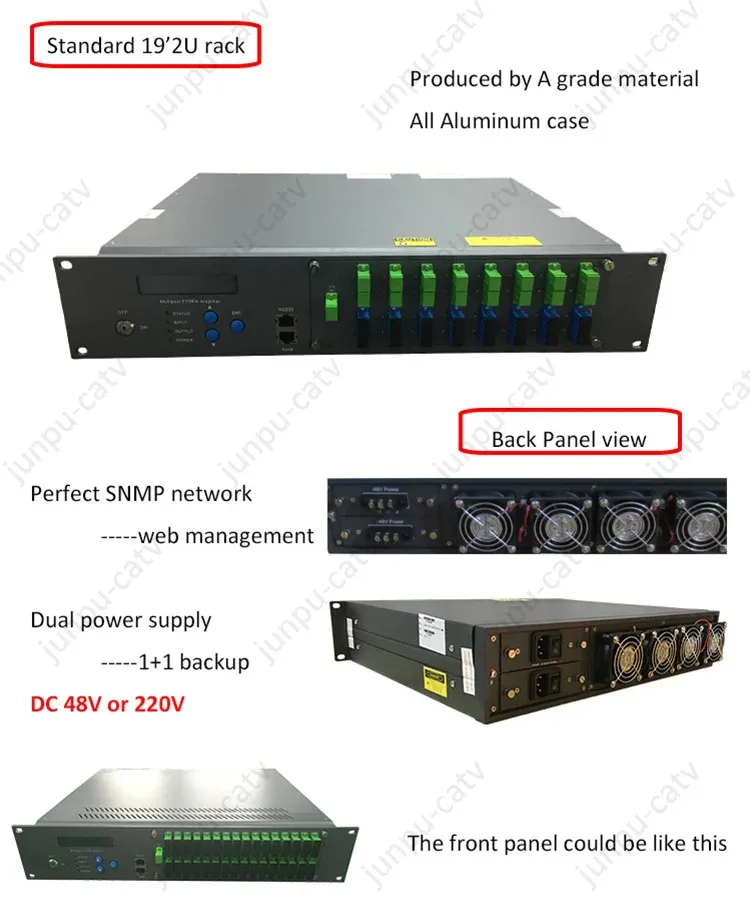

Maskinen vedtager 19 "standardhylde, og den kan fungere med spændingen fra 110V til 254V.
Ii. Display Board Operation Guide:
Udgangseffekt: Vis udgangseffekten på denne maskine (MW).
Laser temp: Laseren fungerer mellem 20 grader og 30 grader. Hvis temperaturen er uden for dette interval, gløder det røde lys varmt.
Bias strøm: Laserens biasstrøm er laserens vigtigste arbejdsparameter. Først når parameteren er over 30 mA, kan RF -kørekredsløb begynde at arbejde. Det røde lys vil skinne for at advare, når RF -kørselsniveauet kommer ud af den faste værdi.
Refrg strøm: Viser arbejdsstrømmen med opvarmning eller afkøling, hvilket kan sikre, at standardtemperaturen er 25 grader.
+ 5 V test (læser): Viser intern faktisk spænding på ± 5V.
- 5 V test (læser): Viser intern faktisk 5v.
+24 V test (læser): Viser intern faktisk spænding på +24 v.
III. Driftsvejledning:
- Undersøg venligst denne maskine, hylden og strømmen til at se, om strømforsyningen er god.
- Denne maskine vedtager switcheffekten med høj kvalitet og høj stabilitet, hvilket gør den egnet til at arbejde i spænding fra 110V til 254 V.
- Sørg for, at stikket er rent inden installationen. Rengør fiberstikket med ren alkohol, inden du forbinder fiberen.
- Efter at have tilsluttet strømmen, skal du tænde for strømmen bag på brættet. Skærmen viser de grundlæggende oplysninger om denne maskine. Efter flere sekunder tændes laserkraften automatisk. Hvis maskinen er i orden, drejes Condition Guide Light (Laser) fra rødt til grønt. Og skærmen viser dig i øjeblikket arbejdstilstand.
- Hvis al ovennævnte arbejdstilstand er i orden, skal du undersøge, om RF -inputniveauet kan opfylde anmodningen i testrapporten. Hvis det er i orden, skal du tilslutte RF -input til senderen.
