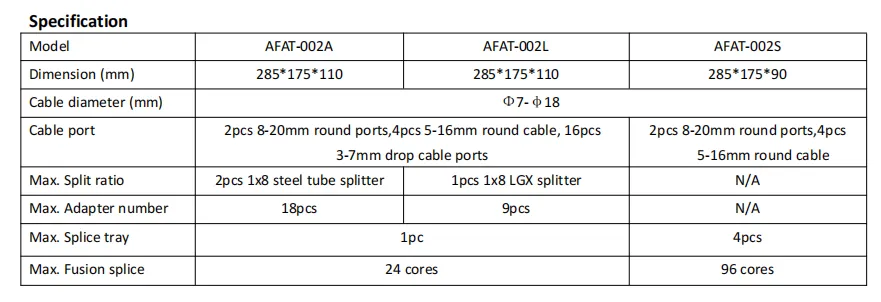

Tekniske parametre
Aerial Fiber Access Terminal Lukning
Beskrivelse

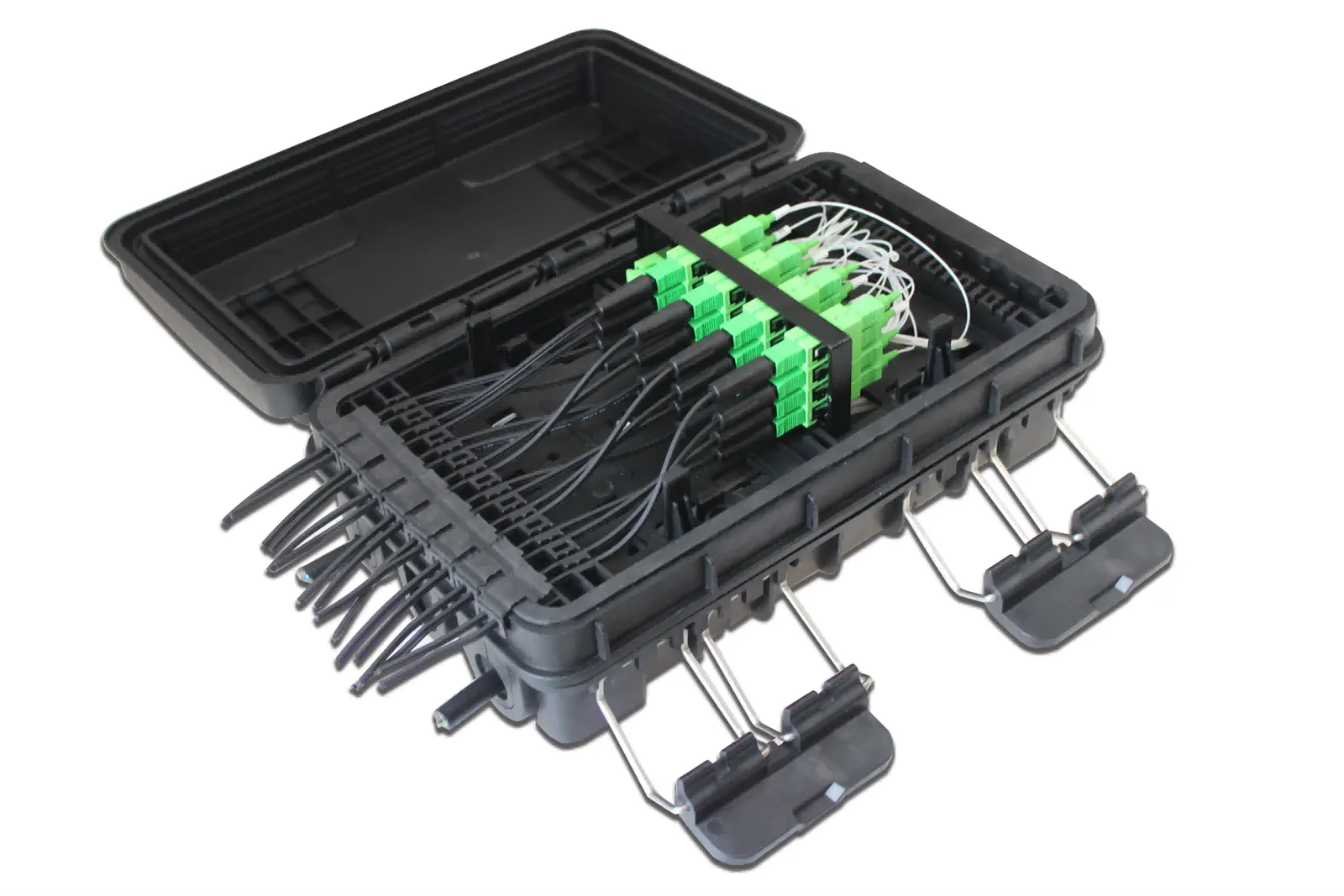

Aerial Fiber Access Terminal Lukning
Denne splejsningslukning integrerer distribution og opdeling i én, kan realisere den direkte sammensmeltning og forgrening af det optiske kabel og er velegnet til ledningsforbindelsen i det optiske kommunikationsudstyr.
Funktioner
|
Installationsprocedure
1. Åbn kassen, og installer adapterne på plastikholderen.
2. Fjern den ydre kappe, den indre kappe og det løse rør af kablet, fjern oliepåfyldningspastaen inde i kablet, behold fiberlængden på 1-1.6m og stålkernen på 30-50mm; indfør fødekabel gennem indgangen og lås med bøjle, styrkeplade for at fiksere fiberkernen. Det overskydende optiske kabel oprulles i bunden, og det smeltede fiberoptiske kabel indføres i fiberbakken. Overflødigt optisk fiberkabel vil blive fastgjort og opbevaret i bunden af kassen, bring kablet ind i splejsningsbakken.
3. Sæt dropkabelforbindelserne i splittermodulets adapter (udgangsside), fastgør derefter kablet i fikseringsåbningerne,
gennem gummitætningen for at føre kablet ud.
4. Indsæt kablets pigtail i fikseringsåbningen, og før derefter gennem udløbets tætningsgummi for at føre kablet ud.
5. Luk låget, klik på spændet for at fuldføre installationen, installer metalkrogene, og sæt derefter på antennekablet.
6. Åbn boksen, fastgør splitter LGX-modulet med nylon kabelbinder.
7. Afisoler yderkappen, inderkappen, løs slangen af kablet, fjern oliepåfyldningspastaen inde i kablet, behold fiberlængden på
1-1.6m og stålkernen på 30-50mm; indfør fødekabel gennem indgangen og lås med bøjle, styrkeplade for at fiksere fiberkernen.
Det overskydende optiske kabel oprulles i bunden, og det smeltede fiberoptiske kabel indføres i fiberbakken. Overflødig optisk
fiberkabel fastgøres og opbevares i bunden af kassen, før kablet ind i splejsningsbakken.
8. Indsæt pigtail-forbindelsen i splittermodulets adapter (indgangsside), og indfør derefter splejsningsbakken gennem hullerne
åbnet i bakkekernen. Efter at være blevet viklet og færdiggjort, føres den anden ende af pigtailen til det varmekrympelige rør, der er installeret i
splejsningsrille, og opvarm muffen passende for at gøre fiberen og beskyttelsesrøret integreret i én, og den beskyttede
optisk fiberkonnektor snappes ind i splejsningsrillen; sæt PVC-dækslet på for at forhindre, at det falder af.
9. Indsæt dropkabelstikkene i splittermodulets adapter (udgangsside), fastgør derefter kablet i fikseringsåbningerne,
gennem gummitætningen for at føre kablet ud.
10. Indsæt kablets pigtail i fikseringsåbningen, og før derefter gennem udløbets tætningsgummi for at føre kablet ud.
11. Luk låget, klik på spændet for at fuldføre installationen, installer metalkrogene, og sæt derefter på antennekablet.
|
